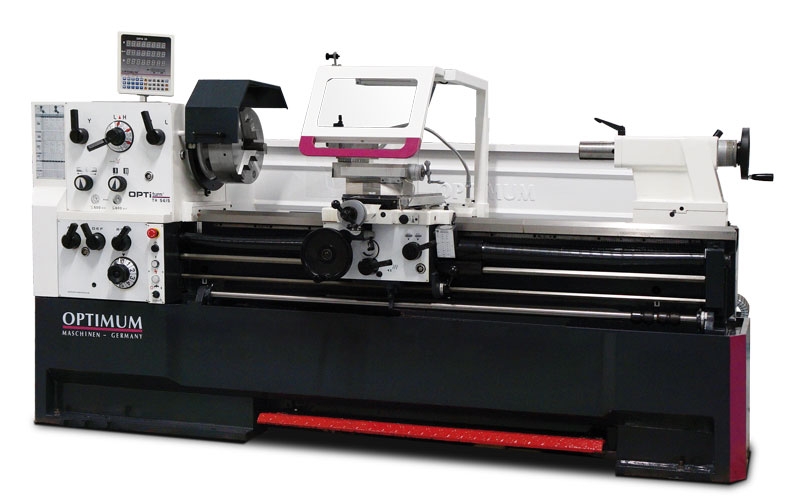

Soustruh OPTIturn TH 5620

Kompletní specifikace

Tento soustruh je kompletně vybaven masivními posuvy a šrouby a vyznačuje se vysokou univerzálností, přesností a efektivitou. Je vybaven digitálním odměřováním všech tří os.

Upínání vřetene Camlock DIN ISO 702-2 č. 8
Kalené a broušené vřeteno uložené v nastavitelných kuželíkových ložiscích běží v olejové lázni
Zaručená házivost čela vřetene

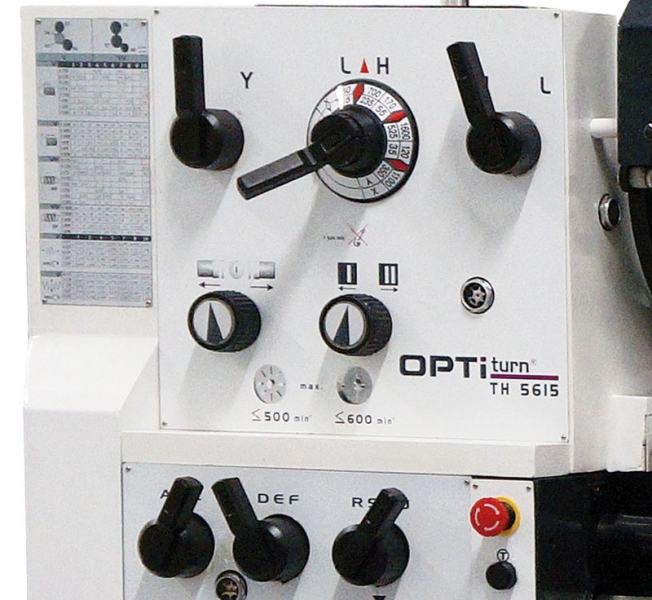

Uzavřená posuvová skříň s rychlým řazením, všechna ozubená kola a hřídele kalené a broušené běží v olejové lázni
Podstavec a lože stroje jsou odlity z jednoho kusu litiny
Vyjímatelný můstek lože
Kalené a broušené vodící plochy lože
Centrální mazání vodících ploch
Dorazová tyč se čtyřmi vačkami pro vypínání podélného posuvu

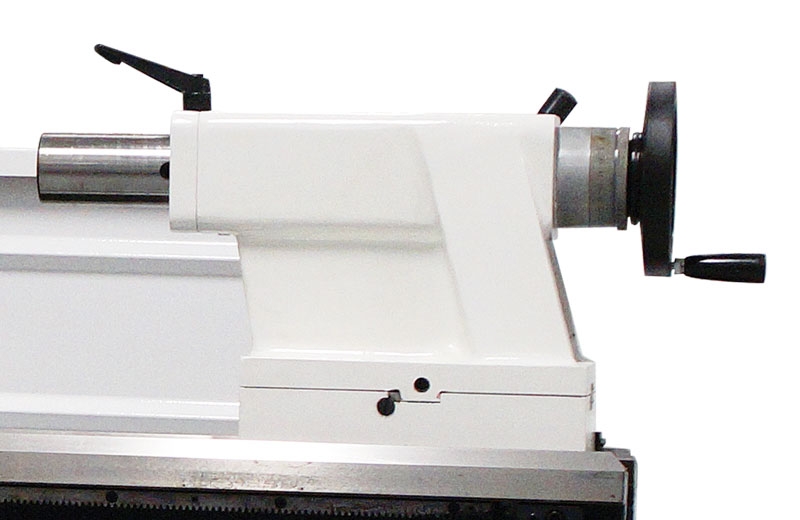

Koník přestavitelný o ±13 mm

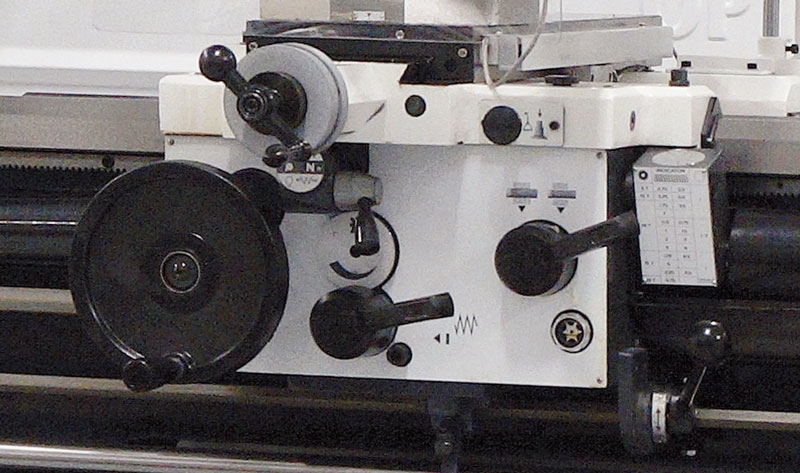

Chod vpravo-vlevo přepínatelný ovládací pákou přímo na suportu
Podpěťový spínač, nouzový vypínač a jištění motoru
Mechanická nožní brzda vřetene
Provedení dle DIN 8606 (nástrojařská přesnost)
Digitální odměřování všech tří os pomocí skleněných pravítek
Sklíčidlo „Made in Czech Republic - soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy

Výška hrotu: 280 mm
Max. točný průměr nad ložem: 560 mm
Max. točný průměr nad suportem: 355 mm
Max. točný průměr bez můstku: 790 mm
Šířka lože: 350 mm
Vzdálenost mezi hroty: 2000 mm
Délka můstku: 270 mm
Kužel vřetene: MK7
Upnutí vřetene: Camlock DIN ISO 702-2 č. 8
Otáčky: 25–1600ot/min
Plynulá změna otáček: Ne
Otáčky - provedení Vario: 10–2500ot/min
Počet rychlostních stupňů: 12
Průchod vřetene: 80 mm
Posuv pinoly: 180 mm
Kužel pinoly koníku: MK5
Posuv podélný: 0,059 –1,646 mm/ot. (35 )
Posuv příčný: 0,020 –0,573 mm/ot. (35 )
Max. posuv nožového suportu: 130 mm
Max. posuv příčného suportu: 316 mm
Závit metrický: 0,2 – 14 mm/ot. (47 )
Závit palcový: 2 – 112 záv./1“ (60 )
Závit trapézový: 4 –112 D.P. (50 )
Závit modulový: 0,1 –7 M.P. (34 )
Příkon motoru chladícího čerpadla: 100 W
Příkon: 7500 W
Elektrické připojení: 400 V
Rozměry (š × v × h): 3340×1460×1150mm
Hmotnost: 2720 kg

3-čelisťové sklíčidlo O 315 mm
Pevná luneta pro O 19 – 165 mm
Pohyblivá luneta O 16 – 95 mm
Chladící zařízení
Stěna ostřiku
Brzda vřetene
Držák pro čtyhranné nože D 32×150 mm
Závitový indikátor
Rychloupínací nožový držák SWH 7-C
Redukční pouzdro MK7/MK5
Pevný hrot MK5 – 2 ks
Halogenová svítilna 50 W/24 V
Kufřík s nářadím
Olejová náplň
Digitální odměřování polohy DPA 21
