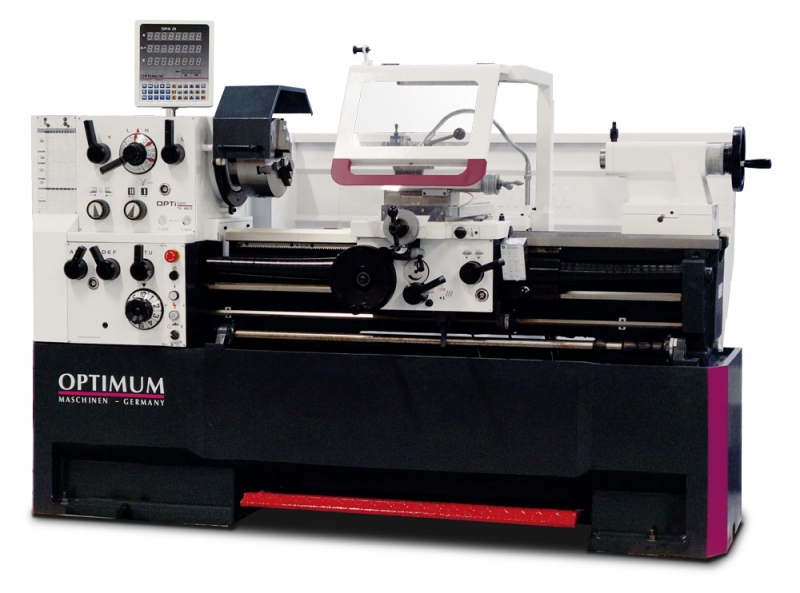

Soustruh OPTIturn TH 4615

Kompletní specifikace

Masivní, plně vybavený soustruh s digitálním odměřováním polohy. Mimořádně klidný chod bez vibrací zajišťuje stojan a lože, které jsou odlity z jednoho kusu.

Upínání vřetene Camlock DIN ISO 702-2 č. 6
Sklíčidlo „Made in Czech Republic“ – soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
Kalené a broušené vřeteno uložené kuželíkových ložiscích, které běží v olejové lázni
Zaručená házivost čela vřetene
Uzavřená posuvová skříň s rychlým řazením, ozubená kola jsou kalená a broušená, uložená v olejové lázni
Podstavec a lože stroje jsou odlity z jednoho kusu litiny
Vyjímatelný můstek lože
Kalené a broušené vodící plochy lože
Centrální mazání vodících ploch

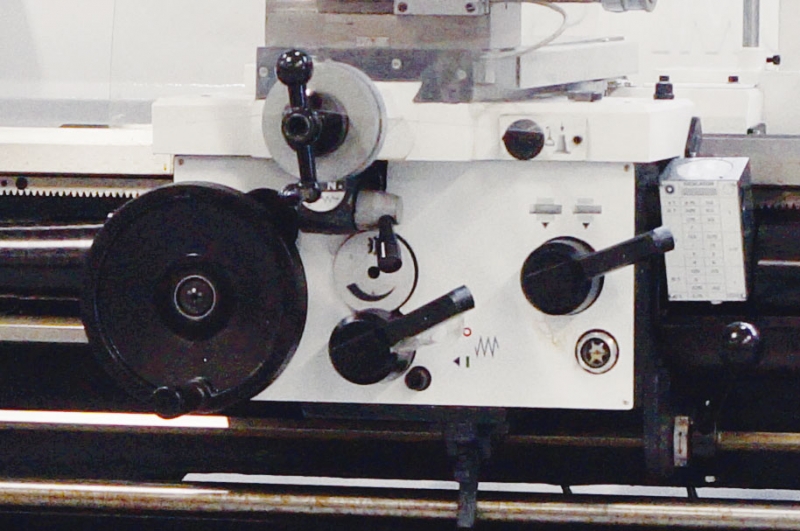

Dorazová tyč se čtyřmi vačkami pro vypínání podélného posuvu
Koník přestavitelný pro soustružení kuželů o ±15 mm

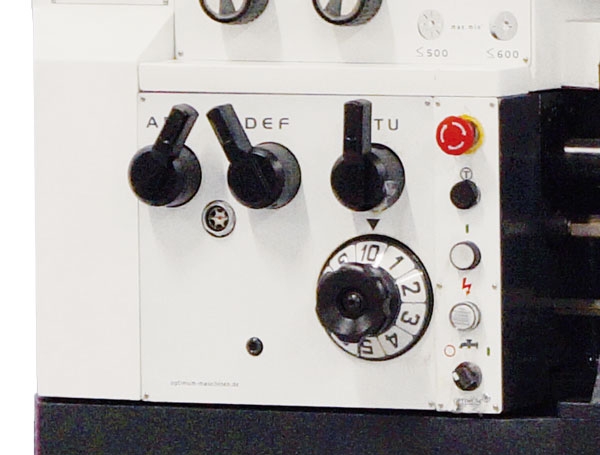

Chod vpravo-vlevo přepínatelný ovládací pákou
Podpěťový spínač, nouzový vypínač a jištění motoru
Mechanická nožní brzda vřetene
Provedení podle DIN 8606 (nástrojařská přesnost)
Digitální odměřování všech tří os pomocí skleněných pravítek

Výška hrotu: 230 mm
Max. točný průměr nad ložem: 465 mm
Max. točný průměr nad suportem: 270 mm
Max. točný průměr bez můstku: 690 mm
Šířka lože: 300 mm
Vzdálenost mezi hroty: 1500 mm
Délka můstku: 240 mm
Kužel vřetene: MK6
Upnutí vřetene: Camlock DIN ISO 702-2 č. 6
Otáčky: 25–2000ot/min
Plynulá změna otáček: Ne
Otáčky - provedení Vario: 10–2500ot/min
Počet rychlostních stupňů: 12
Průchod vřetene: 58 mm
Posuv pinoly: 130 mm
Kužel pinoly koníku: MK4
Posuv podélný: 0,031 –1,7 mm/ot. (40 )
Posuv příčný: 0,014 –0,784 mm/ot. (40 )
Max. posuv nožového suportu: 128 mm
Max. posuv příčného suportu: 285 mm
Závit metrický: 0,1 – 14 mm/ot. (53 )
Závit palcový: 2 – 112 záv./1“ (40 )
Závit trapézový: 4 –112 D.P. (50 )
Závit modulový: 0,1 –7 M.P. (34 )
Příkon motoru chladícího čerpadla: 100 W
Příkon: 5500 W
Elektrické připojení: 400 V
Rozměry (š × v × h): 2750×1568×1245mm
Hmotnost: 1810 kg

Kufřík s nářadím
Olejová náplň
Digitální odměřování DPA 21
Pevná luneta pro O 25 – 178 mm
Pohyblivá luneta O 19 – 114 mm
Rychloupínací nožový držák SWH 5-B (volitelně čtyřpolohová nožová hlava)
Držák pro čtyřhranné nože D 25×120 mm
Podstavec stroje
Chladicí zařízení
Dva pevné hroty MK4
Redukční pouzdro MK6/MK4
Stěna ostřiku (namontovaná)
Nožní brzda vřetene
Halogenová lampa 50 W/24 V
3-čelisťové sklíčidlo O 250 mm
