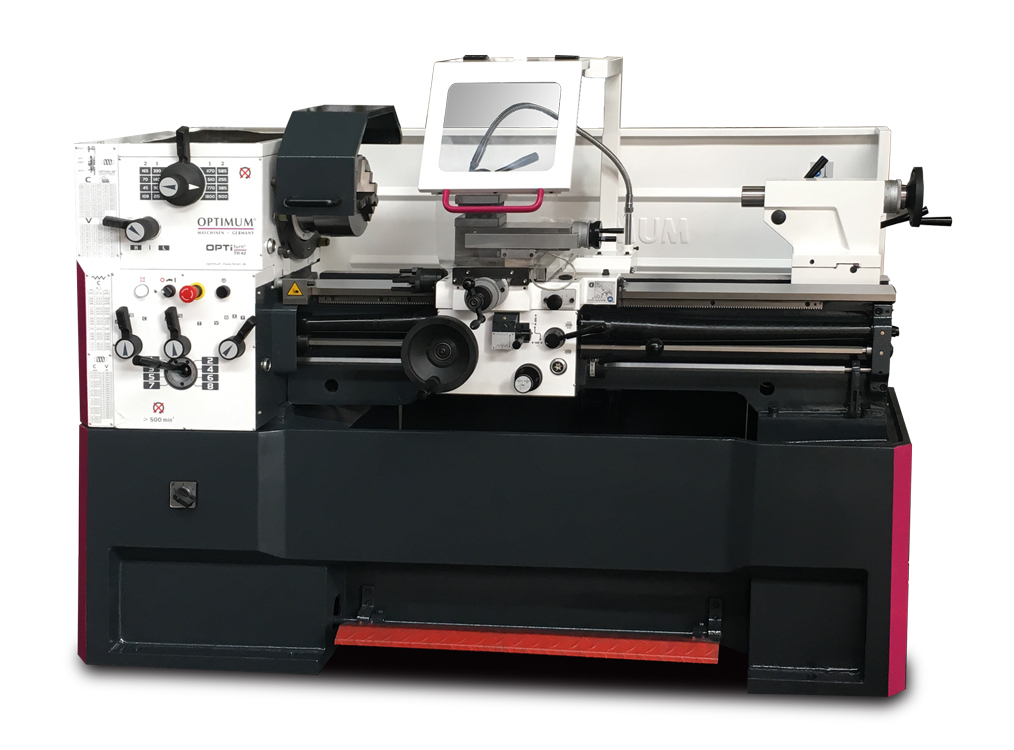

Soustruh OPTIturn TH 4210

Kompletní specifikace

Přesný soustruh vybavený vodícím a tažným šroubem pro snadnou obsluhu. Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče zn. Lenze.

Kalené a broušené vodicí dráhy lože
Chladicí zařízení se zvláštní nádrží chladicí kapaliny, ukazatelem hladiny a odlučovačem oleje
Zaručená házivost čela vřetene
Kalené a broušené vřeteno běží v olejové lázni. Je uložené ve dvou přesných nastavitelných kuželíkových ložiscích
Pravý / levý chod lze přepnout na podélném suportu
Centrální jednotka mazání v podélném suportu
Podstavec a lože soustruhu odlity z jednoho kusu litiny
Ochranný kryt vodícího šroubu
Nožní brzda pro nouzové zastavení
Bezpečnostní ruční kola v ose X a Z
Koník lze přestavit o ± 10 mm pro soustružení kuželů
Soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy

Výška hrotu: 210 mm
Max. točný průměr nad ložem: 420 mm
Max. točný průměr bez můstku: 590 mm
Šířka lože: 250 mm
Vzdálenost mezi hroty: 1000 mm
Délka můstku: 260 mm
Kužel vřetene: MK6
Upnutí vřetene: Camlock DIN ISO 702-2 č. 6
Otáčky: 45–1800ot/min
Plynulá změna otáček: Ne
Otáčky - provedení Vario: 10–2500ot/min
Počet rychlostních stupňů: 16
Průchod vřetene: 52 mm
Kužel pinoly koníku: MK4
Průměr pinoly: 50 mm
Zdvih pinoly: 120 mm
Posuv podélný: 0,05 –1,7 mm/ot. (17 )
Posuv příčný: 0,025 –0,85 mm/ot. (17 )
Max. posuv nožového suportu: 140 mm
Max. posuv příčného suportu: 230 mm
Závit metrický: 0,2 – 14 mm/ot. (39 )
Závit palcový: 72 – 2 záv./1“ (45 )
Závit trapézový: 8 –44 D.P. (21 )
Závit modulový: 0,3 –3,5 M.P. (18 )
Příkon: 4,6 kW
Elektrické připojení: 400 V
Rozměry (š × v × h): 2025×1375×915mm
Hmotnost: 1160 kg

3-čelisťové sklíčidlo o 250 mm
Pevná luneta, průchod O 15 - 105 mm
Pohyblivá luneta, průchod O 10 - 65 mm
LED osvětlení stroje
Redukční pouzdro MK 6 / MK 4
Pevný hrot MK 4
Čtyřstranný nožový držák
Seřizovací nářadí
Doraz s jemným nastavením
Chladicí zařízení
