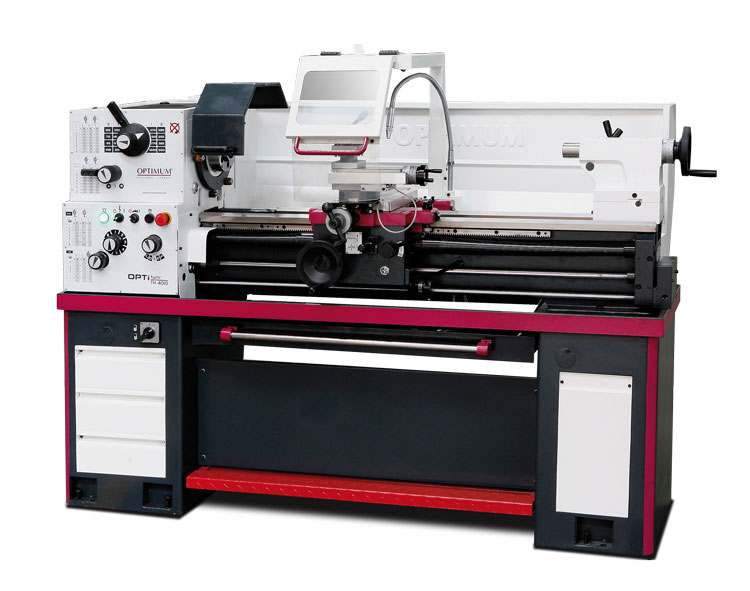

Soustruh OPTIturn TH 4010

Kompletní specifikace

Plně vybavený soustruh s vodicím a tažným šroubem pro mechaniky. Přesvědčí svým výkonem a přesností. Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče Lenze.

Kalené a broušené vodicí dráhy lože
Sklíčidlo „Made in Czech Republic“ - soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
Zaručená házivost čela vřetene
Kalená a broušená ozubená kola a hřídele jsou uložené v přesných lož iscích a běží v olejové lázni
Ochranný jistič motoru, uzamykatelný hlavní vypínač
Pravý / levý chod lze přepínat na podélném suportu
Ochranný kryt vodícího šroubu
Podstavec stroje
Vyjímatelná vana na třísky s vedením
Nožní brzda pro nouzové zastavení
Bezpečnostní ruční kola v ose X a Z
Koník lze přestavit o ± 10 mm pro soustružení kuželů
LED pracovní lampa
Všechny chrániče a relé značky Siemens nebo Schneider
Ruční kola s jemně nastavitelnou stupnicí 0,04 / 0,02 mm
Pinola koníku a ruční kolo s jemně nastavitelnou stupnicí 0,025 mm
Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče Lenze

Výška hrotu: 205 mm
Max. točný průměr nad ložem: 410 mm
Max. točný průměr bez můstku: 540 mm
Šířka lože: 206 mm
Vzdálenost mezi hroty: 1000 mm
Délka můstku: 165 mm
Kužel vřetene: MK6
Upnutí vřetene: Camlock DIN ISO 702-2 č. 5
Otáčky: 45–1800ot/min
Plynulá změna otáček: Ne
Otáčky - provedení Vario: 10–2500ot/min
Počet rychlostních stupňů: 16
Průchod vřetene: 52 mm
Kužel pinoly koníku: MK3
Průměr pinoly: 45 mm
Zdvih pinoly: 130 mm
Posuv podélný: 0,043 –0,653 mm/ot. (48 )
Posuv příčný: 0,015 –0,206 mm/ot. (48 )
Max. posuv nožového suportu: 100 mm
Max. posuv příčného suportu: 195 mm
Závit metrický: 0,4 – 7 mm/ot. (42 )
Závit palcový: 70 – 4 záv./1“ (42 )
Příkon: 1,5 / 2,4 kW
Elektrické připojení: 400 V
Rozměry (š × v × h): 1920×1222×740mm
Hmotnost: 775 kg

3-čelisťové sklíčidlo o 200 mm
Pevná luneta, průchod O 5 - 85 mm
Pohyblivá luneta, průchod O 5 - 65 mm
LED osvětlení stroje
Redukční pouzdro MK 6 / MK 3
Pevný hrot MK 3
Pevný hrot MK 3, legovaný
Čtyřstranný nožový držák
Sada výměnných kol
Seřizovací nářadí
Doraz s jemným nastavením
Chladicí zařízení
